电路图是一种以物理电学标准符号来绘制各电子元器件组成和关系的电路原理布局图，它被广泛应用于人类工程规划和电路研究。通过分析电路图，可以得知电子元器件之间的工作原理，并为性能、安装线路提供规划方案。在设计的过程，可以在纸上或电脑上进行绘制，等确定无误之后，在付诸实际。
电路图符号是绘制电路图的基础，只有了解对应的电路图符号，才能轻松上手绘制。电路图符号数量众多，大致可以分为四个类别：传输路径、集成电路组件、限定符号、开关和继电器符号；齐全的电路图符号便于用户随时选用，帮助用户更高效率地完成任务。
基本电路符号汇聚基本的电路图符号，例如：电池、接地线、二极管等，可以满足基础电路的绘制需求。
电路符号
传输路径符号基本的电路符号，用于连接各元器件，起到“桥梁互通”的作用。
传输路径符号
集成电路组件符号以寄存器、转换器、计数器为代表的基础集成电路元器件，在电路图中较为常见。
集成电路组件符号
限定符号用于表示电路的属性，如脉冲、材料、温度等。
限定符号

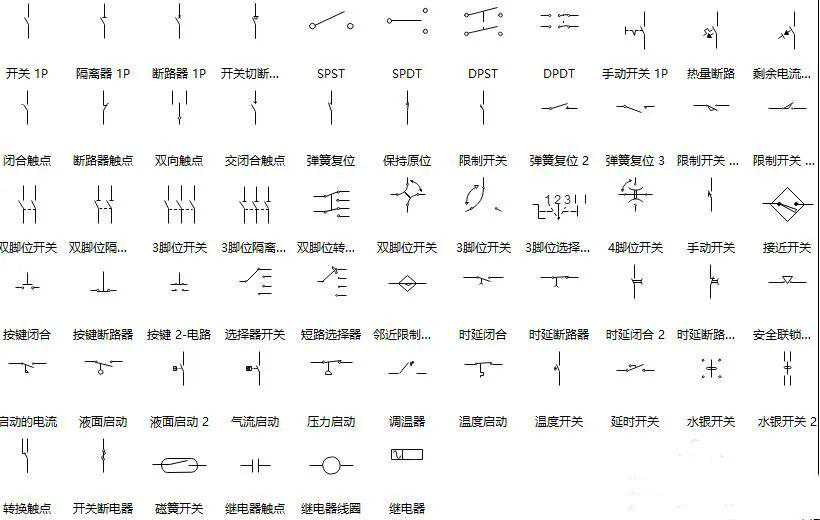

开关和继电器符号是电路图中的控制元件，能够调节或改变电路的工作性能。
开关和继电器符号
字符电路图符号大全AAT电源自动投入装置
AC交流电
DC直流电
EUI电动势电压电流
f频率
FR——热继电器
FU熔断器
FU——熔断器
FU——熔断器
G发电机
HG绿灯
HP光字牌
HR红灯
HW白灯
K继电器
KA瞬时继电器；瞬时有或无继电器；交流继电器
KA（NZ）电流继电器（负序零序）
KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器
KD差动继电器
KF闪光继电器
KH热继电器
KI阻抗继电器
KM接触器
KM中间继电器
KM——接触器
KM——接触器
KOF出口中间继电器
KP极化继电器
KR干簧继电器
KS信号继电器
KT时间继电器
KT——延时有或无继电器
KT——延时有或无继电器
KV（NZ）电压继电器（负序零序）
KV电压继电器
KW（NZ）功率方向继电器（负序零序）
L线路
M电动机
PQS有功无功视在功率
QF断路器
QS隔离开关
Q——电路的开关器件
Q——电路的开关器件
SA转换开关
SB——按钮开关
SB——按钮开关
SE实验按钮
SR复归按钮
T变压器
TA电流互感器
TV电压互感器
W直流母线
YC合闸线圈
YT跳闸线圈
白色灯HW
避雷器F
变流器UC
变频器UF
插接式（馈电）母线WIB
插头XP
插座XS
电磁阀YV
电磁锁YL
电动阀YM
电动机M
电动执行器YE
电加热器加热元件EE
电力电容器CE
电力分支线WP
电力干线WPM
电流表PA
电流表切换开关SA
电容器C
电位器RP
电线电缆母线W
电压表PV
电压表切换开关SV
电压小母线WV
电阻器变阻器R
跌落式熔断器FF
端子板XT
发热器件（电加热）FH
反转按钮SBR
防火阀YF
放电电阻RD
符电路图
复位按钮SR
感应线圈电抗器L
功率因数表PPF
光电池热电传感器B
光敏电阻RL
光信号HS
合闸线圈YC
合闸小母线WCL
红色灯HR
滑触线WT
黄色灯HY
接地电阻RG
接近开关SQP
紧急按钮SBE
可控硅整流器UR
空气调节器EV
控制电路有电源的整流器VC
控制小母线WC
快速熔断器FTF
蓝色灯HB
励磁线圈LF
连接片XB
绿色灯HG
滤波电容器LL
逆变器UI
排烟阀YS
频率表PF
频敏变阻器RF
启动变阻器RS
气动执行器YPAYA
绕线转子感应电动机MW
热敏电阻RT
熔断器FU
闪光小母线WF
声信号HA
湿度控制开关SM
时间测量传感器BT1BK
时间控制开关SK
事故音响小母线WFS
事故照明小母线WELM
试验按钮SBT
手动控制开关SH
鼠笼型电动机MC
速度变换器BV
速度控制开关SS
跳闸线圈YT
停止按钮SBS
同步电动机MS
温度变换器BT
温度测量传感器BHB
温度控制开关辅助开关ST
无功电度表PJR
无功电流表PAR
无功功率表PR
限流电阻器RC
限位开关SQ
限压保护器件FV
相位表PPA
消弧线圈LA
信号小母线WS
压力变换器BP
压力控制开关SP
压敏电阻RPS
液位测量传感器BL
液位控制开关SL
异步电动机MA
应急照明分支线WE
应急照明干线WEM
有功电度表PJ
有功功率表PW
预报音响小母线WPS
照明灯（发光器件）EL
照明分支线WL
照明干线WLM
整流器U
正转按钮SBF
直流电动机MD
直流母线WB
指示灯HL
最大需量表（负荷监控仪）PM
电子元件符号综合表
电子元件符号综合表
抑制共模噪声抑制共模噪声的方法多种多样，除了从源头去减少共模噪声外，通常我们抑制最常用的方法就是使用共模电感来滤除共模噪声，也就是将共模噪声阻挡在目标电路外面。即在线路中串联共模扼流器件。
这样做的目的是增大共模回路的阻抗，使得共模电流被扼流器所消耗和阻挡(反射)，从而抑制线路中的共模噪声。
若在以某种磁性材料的磁环上绕上同向的一对线圈，当交变电流通过时，因为电磁感应而在线圈中产生磁通量。
对于差模信号，产生的磁通量大小相同、方向相反，两者相互抵消，因而磁环产生的差模阻抗非常小；
而对于共模信号，产生的磁通量大小和方向均相同，两者相互叠加从而使磁环产生了较大的共模阻抗。
这一特性使得共模电感对于差模信号的影响较小，而对共模噪声具有很好的滤波性能。
通俗的总结：
因为楞次定律（Lenz'slaw），共模电感这种连接下，两条线互感形成的磁通是同一方向。交变电流形成的磁场与磁铁的固有磁场形成对抗，相互抑制，才能实现滤波功能。

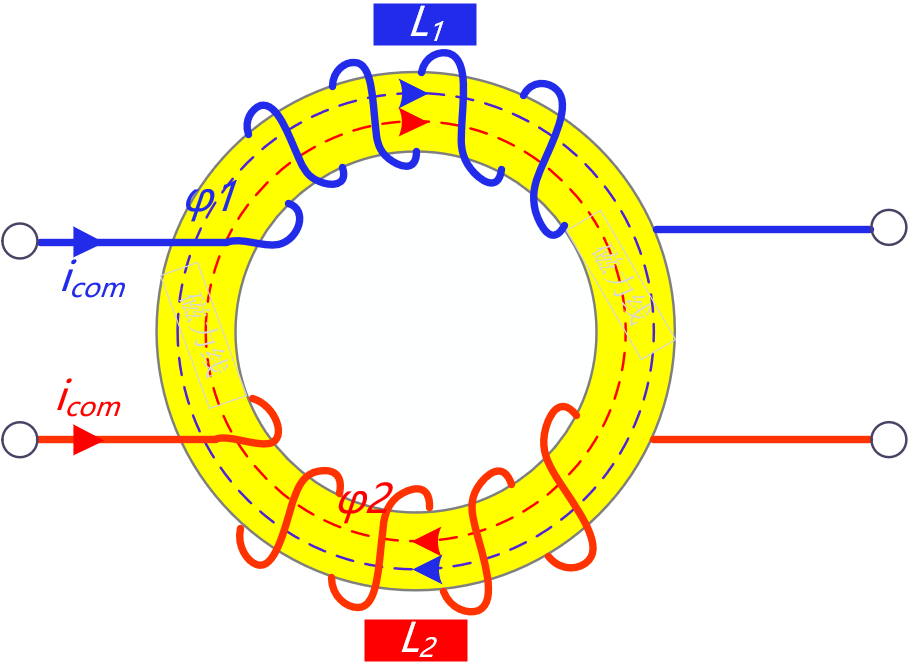

共模电流通过共模线圈，磁力线方向相同，感应磁场加强，从如下图磁力线方向可以看出—实线箭头表示电流方向，虚线表示磁场方向
对于共模线圈或者共模电感，当共模电流流过线圈时，由于磁力线方向相同，在不考虑漏感的情况下，磁通量叠加，其原理是互感。

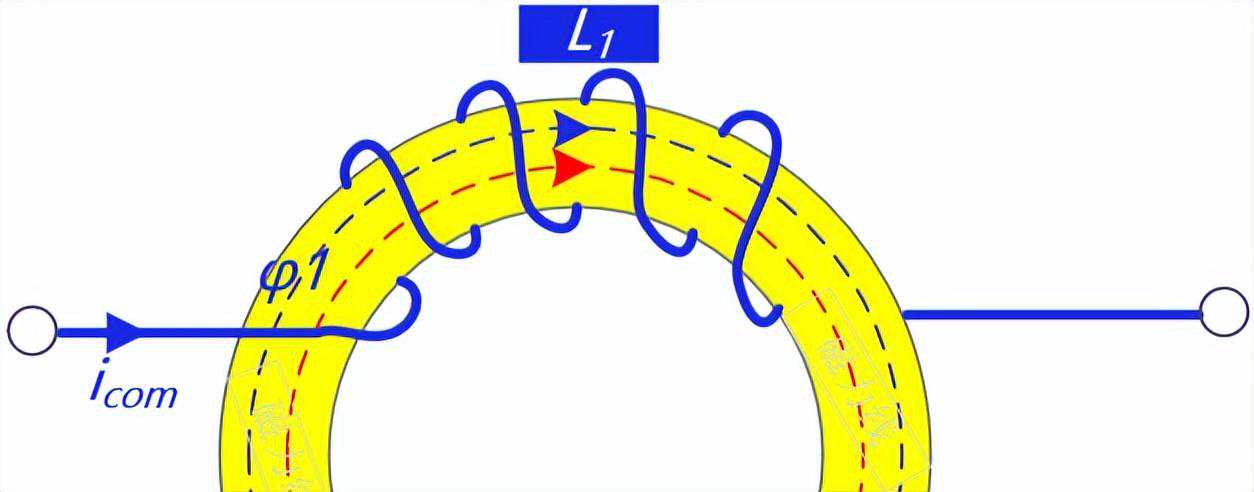

下图红色线圈产生的磁力线穿过蓝色线圈，同时蓝色线圈产生的磁力线也穿过红色线圈，彼此相互感应。
从电感的角度来看，电感量也是成倍增加，磁链代表了总磁通量。对于共模电感，当磁通量是原来的2倍时，匝数没有发生变化，电流也没有发生变化，此时电感量增加为原来的2倍，意味着等效磁导率变为原来的2倍。
等效磁导率何以增加一倍，从下面的电感公式来看，由于匝数N不改变、磁路和磁芯截面积由磁芯的物理尺寸决定，因此也没有改变，唯一就是磁导率u增加了一倍，因而可以产生更多的磁通量。
所以，共模电感在共模电流通过时，工作在互感模式下。
在互感的作用下，等效电感量被成倍增加，共模感抗也会成倍增加，因而对共模信号有良好的滤波作用，也就是将共模信号用大阻抗阻挡，不让其通过共模电感，即不让此信号传输到电路的下一级，如下是电感产生的感抗ZL。
ZL=ωL=2πfL，ZL就是感抗，单位为欧姆，ω是交流发电机运转的角速度，单位为弧度/秒，f是频率，单位为赫兹，L是线圈电感，单位为亨利。
