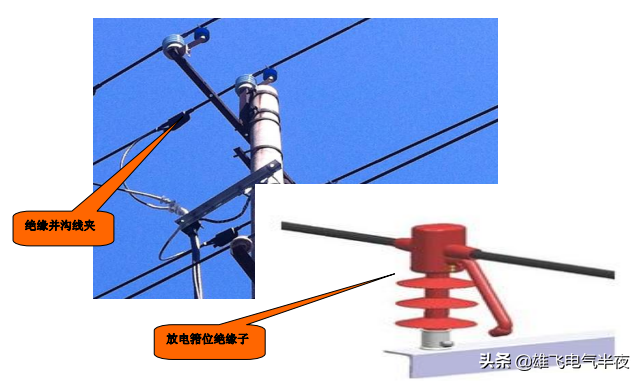

一、线路
二、互感器

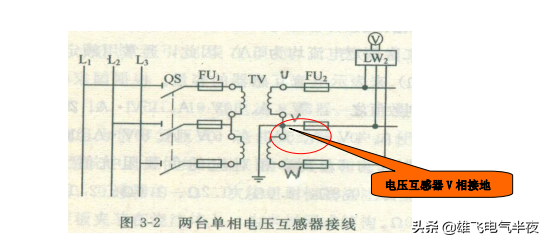

（一）电压互感器
电压互感器二次额定电压100V,空载运行。

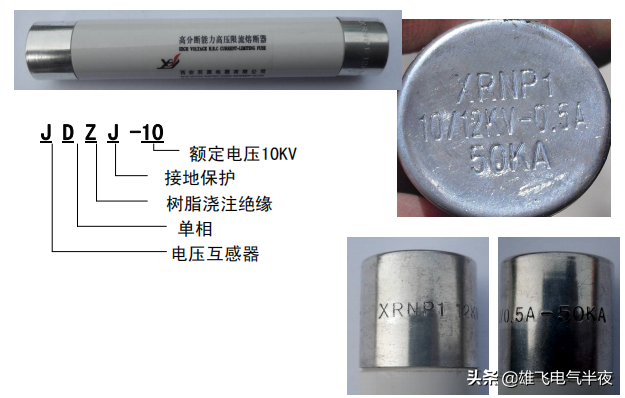

一次熔断器：XRNP1-12，额定电流0.5A,极限开端电流50KA。

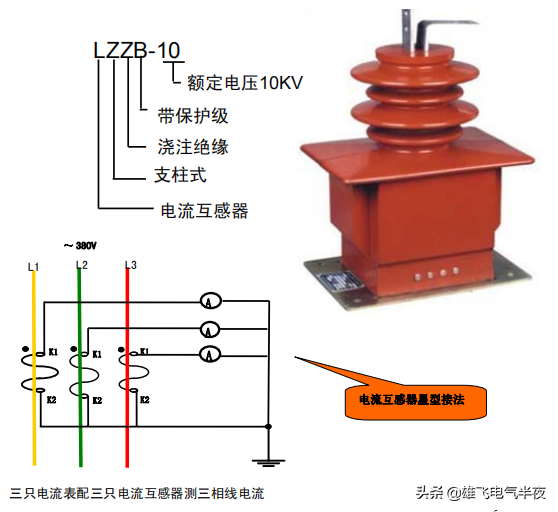

（二）电流互感器
电流互感器二次额定电流5A，短路运行，二次不能开路。
高压电流互感器2个铁芯和两个不同准确度级的二次绕组。
（三）零序电流互感器
高压三根导线穿入电流互感器可以保护线路全长，可以保护任意一相接地，不能保护相间
短路。
判断题
1.零序电流互感器的一次绕组是被保护对象的一相导线。（Χ）
2.零序过电流保护不能保护被保护线路的全长，只能保护线路的一部分。（Χ）
3.整体式零序电流互感器的安装，应在电缆终端头制做之前进行。（√）
4.可以用零序电流互感器构成定时限过电流保护。（Χ）（时间继电器才能构成定定时限）
5.零序电流互感器是用来检测相间短路电流的。（Χ）
6.变压器零序保护动作跳闸，可能是变压器发生了相间短路故障。（Χ）
单项选择题
1.10kV小电阻接地系统的配电室，应装有（）保护。正确答案：A
A:零序过电流B:纵差C:高频D:距离
2.零序电流互感器通常与（）构成单相接地保护装置。正确答案：D
A:时间继电器B:信号继电器C:中间继电器D:接地继电器
零序电流互感器
三、继电保护
速断（短路）是线路主保护，动作时间0秒，不能保护线路全长，当速断未动作，过流（过载）延时动作。过流是速断的后备保护。
反时限：故障电流大，动作时间短。动作时间与故障电流成反比。
定时限：按时间继电器整定的时间动作。
7.电流速断保护不能保护变压器的所有故障。（√）
8.瞬时电流速断保护，只能保护被保护线路的一部分，不能保护线路全长。（√）
9.电流速断保护是变压器的主保护，保护安装在负荷侧。（安装在计量柜内）（Χ）
10.电流速断保护是变压器的主保护，动作时间为1秒。（0秒）（Χ）
11.定时限过电流保护，是10kV线路的主保护。（Χ）
12.定时限过电流保护的动作时间与短路电流的大小无关。（√）（时间继电器整定时间）
13.继电保护中的后备保护，都是延时动作的。（√）
14.继电保护按所起作用不同，可分为（）、后备保护和辅助保护。正确答案：A
A:主保护B:速断保护C:过流保护D:零序保护
15.继电保护用P级电流互感器，其中5P20指在20倍额定电流下其复合误差为（）。
A:2%B:10%C:5%D:20%正确答案：C
16.配电变压器电流速断保护的动作时间为（）。正确答案：C
A:1.0秒B:1.2秒C:0秒D:1.1秒
17.电流速断保护是10kV配电变压器的（）。正确答案：C
A:后备保护B:基本保护C:主保护D:辅助保护
18.定时限过电流保护是10kV配电变压器的（）。正确答案：C
A:主保护B:辅助保护C:后备保护D:基本保护
19.反时限过电流保护的动作时间与故障电流的大小（）。正确答案：A
A:成反比B:成正比C:无关

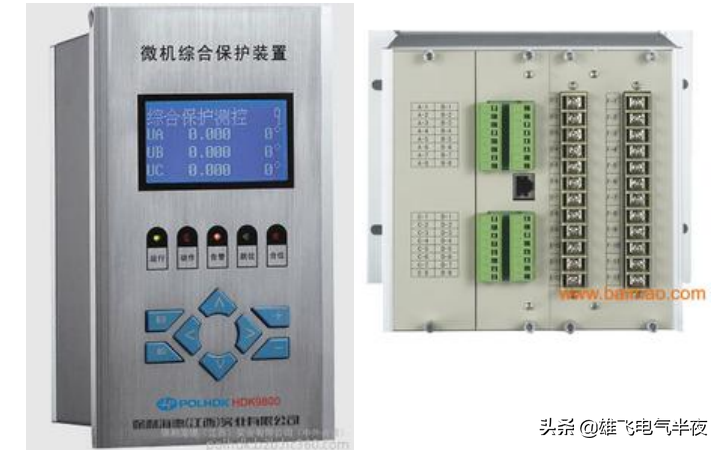

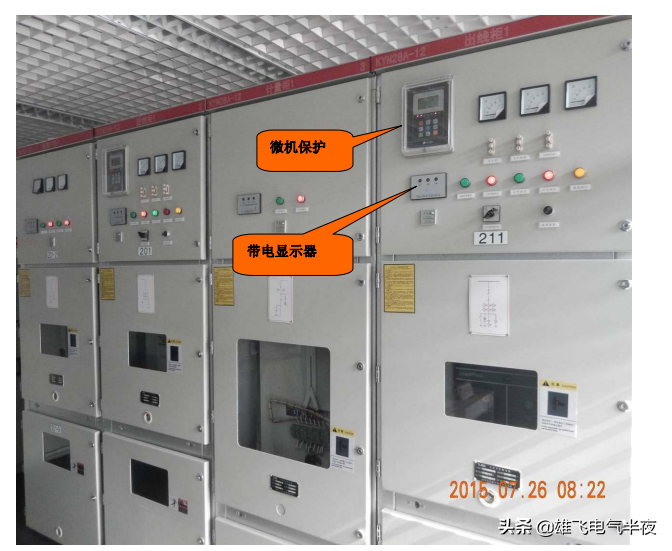

四、微机保护硬件
微机保护硬件：交流插件、CPU插件、继电器出口板、显示面板插件
五、判断故障范围
1、变压器速断保护动作跳闸，有可能是变压器低压侧出口短路造成的。（Χ）
2、变压器过流保护动作跳闸，有可能是变压器低压侧出口短路造成的。（√）
3、10kV配电变压器速断保护动作跳闸，判断故障范围在（）。正确答案：B
A:变压器低压侧B:变压器高压侧C:变压器高低压两侧
4、10kV配电变压器过流保护动作跳闸，判断故障范围在（）。正确答案：C
A:变压器低压侧B:变压器高压侧C:变压器高低压两侧
5、10kV配电变压器零序保护动作跳闸，判断故障范围在（）。正确答案：A
A:变压器高压侧B:变压器低压侧C:变压器高压或低压两侧
六、柜体和调度编号
主流高压开关柜
金属铠装中置移开式开关柜KYN28—12
六氟化硫环网开柜XGN15-12
环网柜从结构看上下分成（两）部分
图中有负荷开关、熔断器、计量、信号、电压互感器
上图中有：
211-7:10KV出线接地开关
211:10KV出线负荷开、201:10KV进线负荷开关
计量柜、进线柜、出线柜

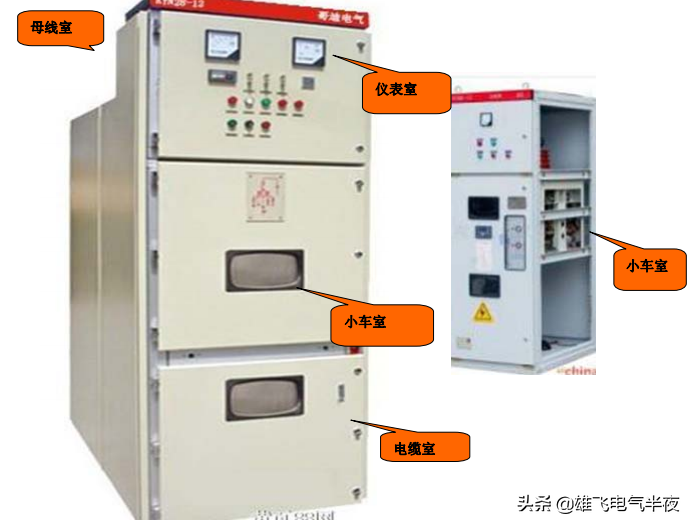

中置柜：全称为金属铠装中置移开式开关设备
中置柜四室：仪表室、母线室、小车室、电缆室
因为小车在柜体中间，所以称中置柜

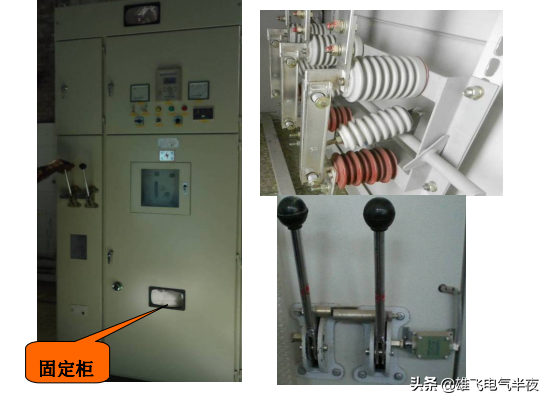

固定柜

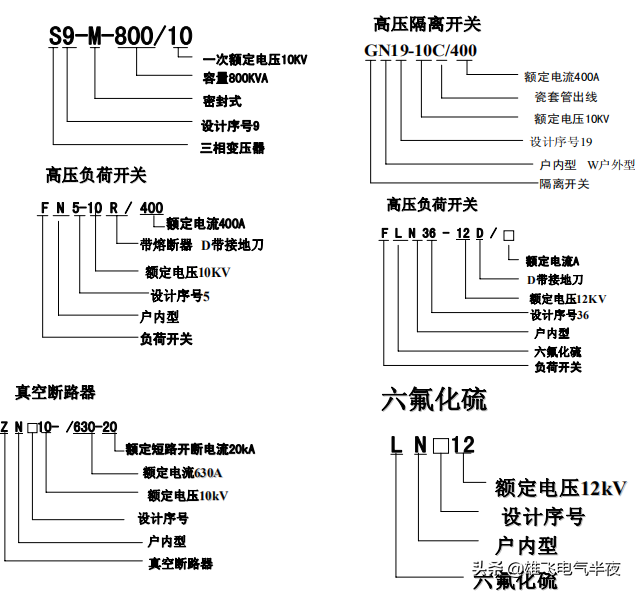

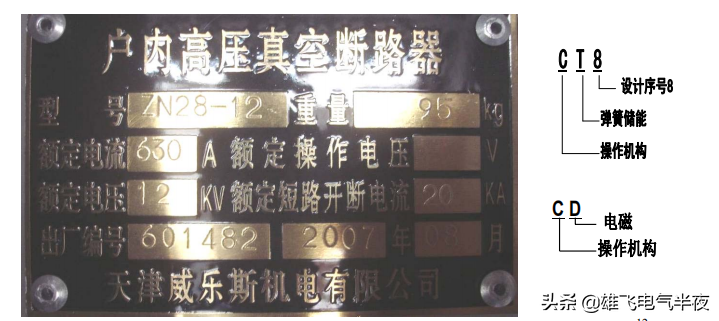

七、型号
高压隔离开关
GN19-10C/400型号含义:G:型隔离开关N:户内型W户外19:设计序号1910:额定电压10KVC:瓷套管出线400:额定电流400A
高压负荷开关

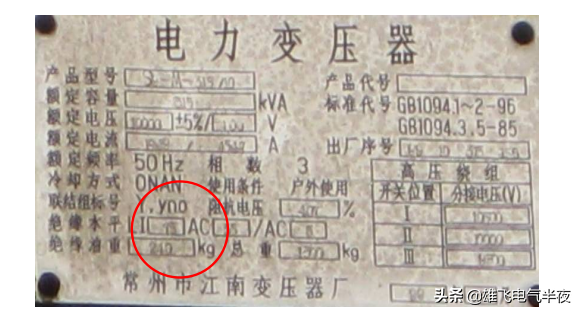

八、变压器接线组别
变压器的接线组别：Y,yno
一次Y(星)接
二次Y(星)接
二次有N线端子
二次线电压与一次线电压同相位
D,yn11
一次△(角)接
二次Y(星)接
二次有N线端子
二次线电压超前一次线电压30°12
Y,yn0D,yn11中性线电流允许值分别是额定电流的25%和75%。D,yn11接法的变压器适用三相不平衡电路
九、变压器并列应满足哪些条件
变压器并列些条件有：
１）接线组别相同
２）变压比相等（允许误差±0.5％）
３）阻抗电压相等（一般在5％左右）保证两台变压器出力均衡。
４）容量比不超过３∶１
十、避雷器
避雷器：防雷电波侵入。用在线路上。上端接在线路上，下端接地。
正常时绝缘，遇雷击对雷击电流导通，像个阀门称阀型避雷器。
1、阀式避雷器是由火花间隙和阀片电阻串联而成，并与被保护设备相串联。（Χ）
2、阀型避雷器由火花间隙和阀片电阻（）组成。正确答案：C
A:并联B:串并联C:串联D:焊接
3、氧化锌避雷器在过电压作用下，呈现（）状态。正确答案：A
A:低电阻B:低电感C:高电阻D:高电感
4、氧化锌避雷器在正常电压下，呈现（）绝缘状态。正确答案：A
A:高电阻B:高电感C:低电阻D:低电感
十一、接地装置
1）人工垂直接地体的埋设深度0.6m；
2）长度不小于2.5m、不少于2根、相邻接地体之间距离不小于5m；
3）接地体与避雷针的接地体之间距离不小于3米、与建筑物基础不小于1.5m；
4)防直击雷的人工接地体距建筑物出入口和人行道不应小于3m。

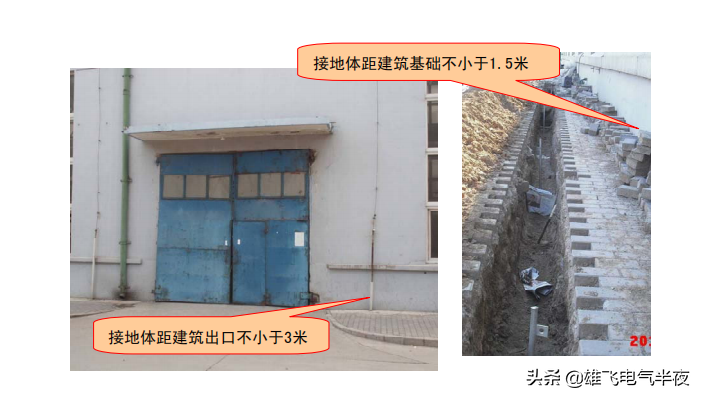

接地体距建筑出口不小于3米;接地体距建筑基础不小于1.5米.
1.各种防雷保护的接地装置应每月检测一次。（Χ）

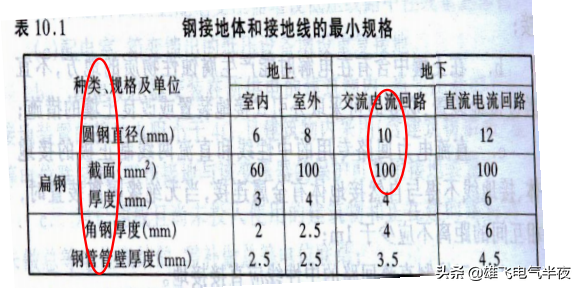

2.地下敷设的圆钢接地极，其圆钢直径不小于Φ6mm。（Χ）（直径不小于Φ10mm）
3.接地极、接地线的连接多采用搭接，其中圆钢搭接长度为直径的6倍。（√）
4.接地体的埋设深度，一般不少于（）。正确答案：A
A:0.6米B:0.8米C:0.5米D:0.7米
5.接地体距建筑物出入口、人行道一般不小于（）。正确答案：A
A:3米B:5米C:2米D:4米
6.垂直接地体的间距，不应小于其长度的（）。正确答案：A
A:两倍B:4倍C:1倍D:3倍
7.摇测接地电阻值，宜在土壤电阻率（）的时候进行。正确答案：C
A:最低B:平均C:最高
十二、工作票
1、停电后作业-使用第一种工作票
2、不停电（带电作业）-使用第二种工作票
练习
1）紧急事故处理可不填用工作票。（√）
2）不停电作业应当填用第一种工作票。（×）
3）变配电室内进行核相工作，应填写第二种工作票。（√）
4）在带电设备的外壳上工作，应填写第一种工作票。(×)
5）核相工作应使用第()种工作票。正确答案：C
A、四B、三C、二D、一
6）全部停电作业应使用第()种工作票。正确答案：A
A、一B、二C、三D、四
7）部分停电或全部停电作业应使用第()种工作票。正确答案：A
A、一B、二C、三D、四
8）室外线路工作，应由（）组织完成检修现场的安全措施。
A:工作负责人B:工作票签发人C:施工人员D:值班员
9）在变配电室内，电气设备检修工作的安全措施由（）完成。
A:检修人员B:电长工班C:值班人员D:工作负责人

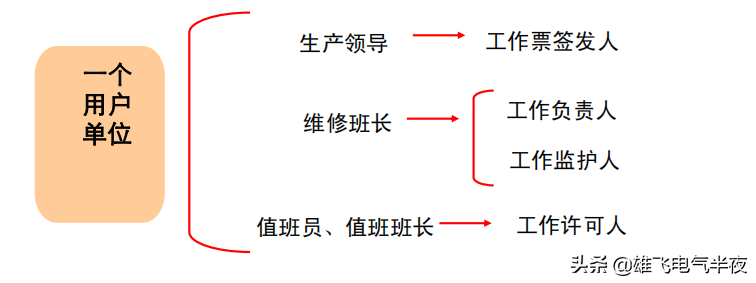

十三、工作负责人、工作许可人和工作票签发人

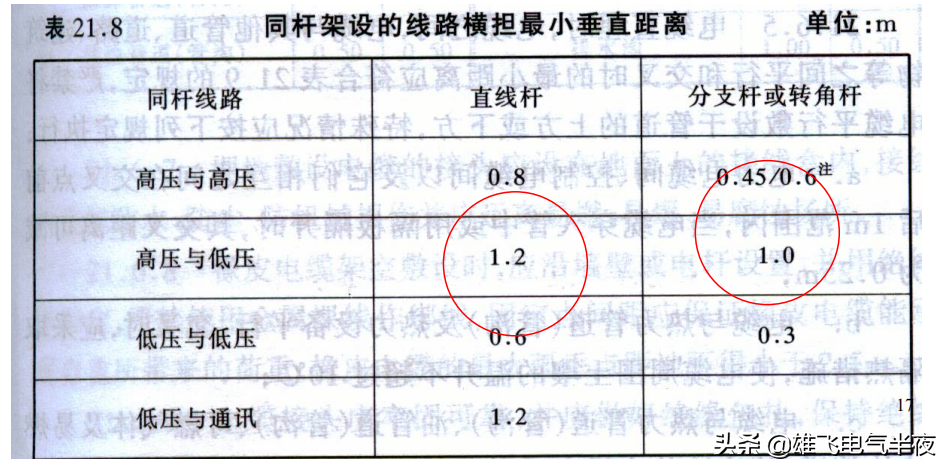

十四、同杆架设的线路横担最小垂直距离
十五、箱式变压器分三室:变压器室、高压室和低压室
十六、10kV用户分界负荷开关和六氟化硫负荷开关
分界负荷开关
分界负荷开关可以:切除用户侧（单相接地）故障隔离用户侧（相间短路）故障拉合（负荷电流）
六氟化硫负荷开关具有:通断负荷隔离电源接地
1、10kV用户分界负荷开关，可以隔离用户侧（）故障。正确答案：B
A:两相短路B:相间短路C:雷击过电压D:各种
2、10kV用户分界负荷开关，可以切除用户侧（）故障。正确答案：A
A:单相接地B:相间短路C:雷击过电压D:各种
3、10kV用户分界负荷开关具有拉合（）的功能。正确答案：B
A:冲击电流B:负荷电流C:短路电流D:各种电流正确答案：B

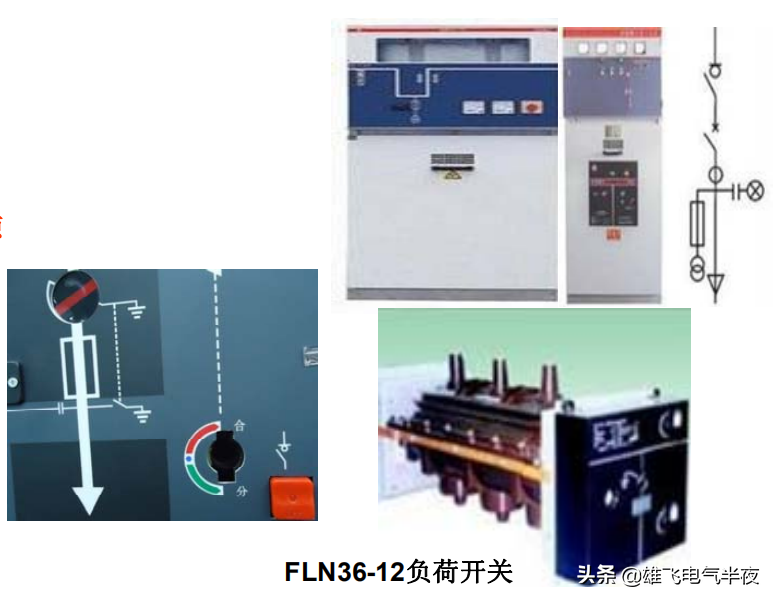

4、FLN36-12负荷开关兼有通断负荷、隔离电源和（）三种功能。正确答案：B
A:过压保护B:接地C:故障切除
5、FLN36-12负荷开关兼有接地、通断负荷和（）三种功能。正确答案：C
A:故障切除B:过压保护C:隔离电源
6、10kV用户分界负荷开关，具有自动隔离用户侧相间短路故障的作用。（√）
7、10kV用户分界负荷开关，当用户侧发生单相接地故障时，会立即自动跳闸。（√）

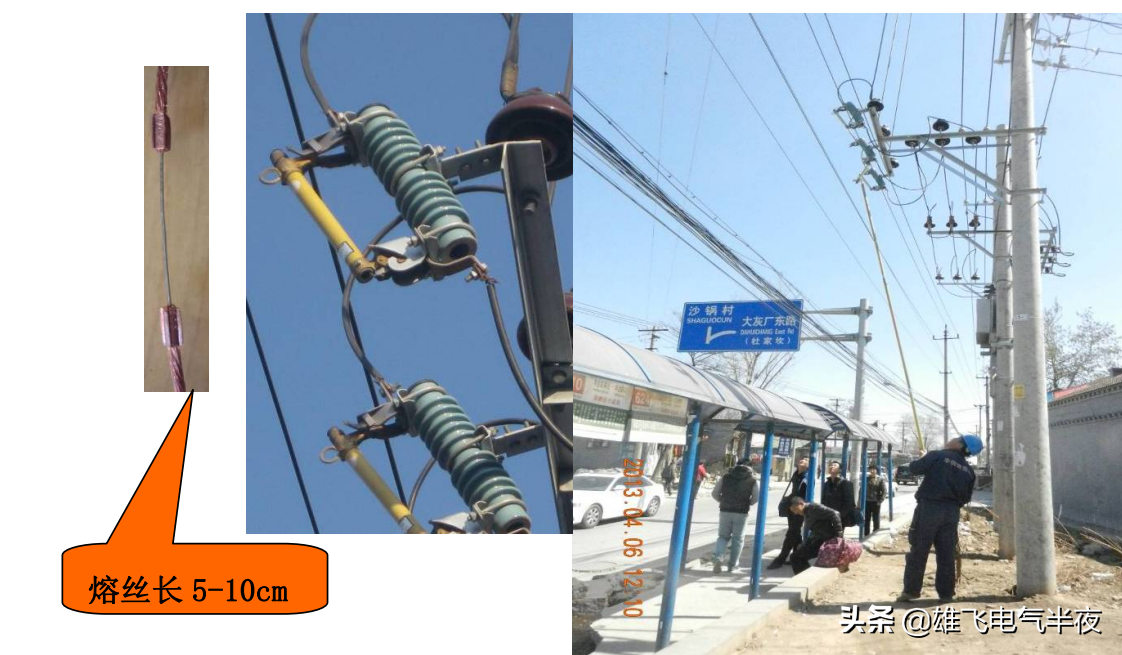

十七、跌开式熔断器
1）相间距离：室内0.6米，室外0.7nn
2）对地距离：室内3米，室外4.5nn
3）与垂线的角度15～30°
操作跌开式熔断器时用绝缘拉杆分、合电路
拉开时，先拉中相，后拉边相，合时顺序相反（分合第二相弧光最大）
1.10kV跌落式熔断器，其熔管内衬有在低温下能产生气体的消弧管。（Χ）
2.10kV跌落式熔断器可以拉、合一定容量的空载变压器。（√）
3.10kV跌落式熔断器能分断短路电流，也属于限流式熔断器。（Χ）
4.跌开式熔断器可以拉、合任意长度的空载架空线路。（可拉、合10Km空载架空线路）（Χ）
5.跌开式熔断器停电操作与送电操作的顺序相同。（Χ）
6.杆上变压器检修，拉开跌落保险管后，就可以开始工作。（Χ）
7.跌开式熔断器在10kV系统中编号为11、12、13。（Χ）
（二）单项选择题
8.跌落式熔断器分闸时，正确的操作顺序是()。正确答案：C
A、上风侧相、中相、下风侧相B、下风侧相、中相、上风侧相
C、中相、下风侧相、上风侧相D、中相、上风侧相、下风侧相
9.跌落式熔断器合闸时，正确的操作顺序是()。正确答案：C
A:下风侧相、上风侧相、中相B:中相、上风侧相、下风侧相
C:上风侧相、下风侧相、中相D:中相、下风侧相、上风侧相
10.10kV户外跌落式熔断器，其熔体长度约（）厘米。正确答案：B
A:1～2B:5～10C:3～4D:10～15
11.安装跌落式熔断器，其熔断器与垂线的夹角在（）之间。正确答案：C
A:15～20°B:15～25°C:15～30°
12.工作人员操作跌落保险时，应使用（）安全用具。正确答案：B
A:基本防护B:基本绝缘和辅助绝缘C:基本绝缘D:辅助绝缘
13.下列高压熔断器型号中，（）属于跌落式熔断器。正确答案：D
A:RN1-10B:XRNP-12C:RN2-10D:RW11-12
十八、高压开关柜分合闸指示灯
